Fluxo de Informação e Integração GIS

1 CPTM

Diretrizes Técnicas

Disponibilização dos esquemas de BD e padrões GIS do Sistema Raiz.

Existente: Consórcio adota padrões informados.

Indisponível: Consórcio propõe estrutura técnica.

Requisito Base

2 Consórcio

Estruturação Camadas

Arquitetura de dados e geoprocessamento das informações:

BD Postgres + EnvironBI Data Core

Tratamento e GIS via QGIS

Insumos 3.2.1.1 e 3.2.1.2

Modelo Definido

3 Consórcio

Inserção de Dados

Alimentação ativa das tabelas de atributos, feições e vínculos relacionais:

Atributos & Tabelas

Vetores & Geometria

Integridade Relacional

Base Preenchida

4 Entregáveis

Dicionário & GDB

Geração dos artefatos normatizados com anexo técnico obrigatório.

Doc. DD

NI01.002

Anexo GDB

.GDB Validado

Pacote Validado

5 Ação CPTM

Carga e Publicação

Integração final no Banco de Dados Geoespaciais (BDG) corporativo.

Sistema Raiz

Publicação oficial das camadas

Homologado

BDG Corporativo

6 Case SP

Visualização Solar

Exemplo prático de cruzamento de camadas georreferenciadas (Geração Solar x Distribuidoras - SP).

Potencial Solarimétrico

Distribuidoras (ELEKTRO/CPFL/Enel)

Aplicação Prática

Detalhamento do Fluxo Etapa 1 de 6

Selecione um passo do fluxo acima para ver os detalhes

Responsável Principal Consórcio / CPTM

Descrição Operacional

Selecione uma das etapas no diagrama para exibir os detalhes do processo de integração GIS conforme o memorial do projeto CPTM.

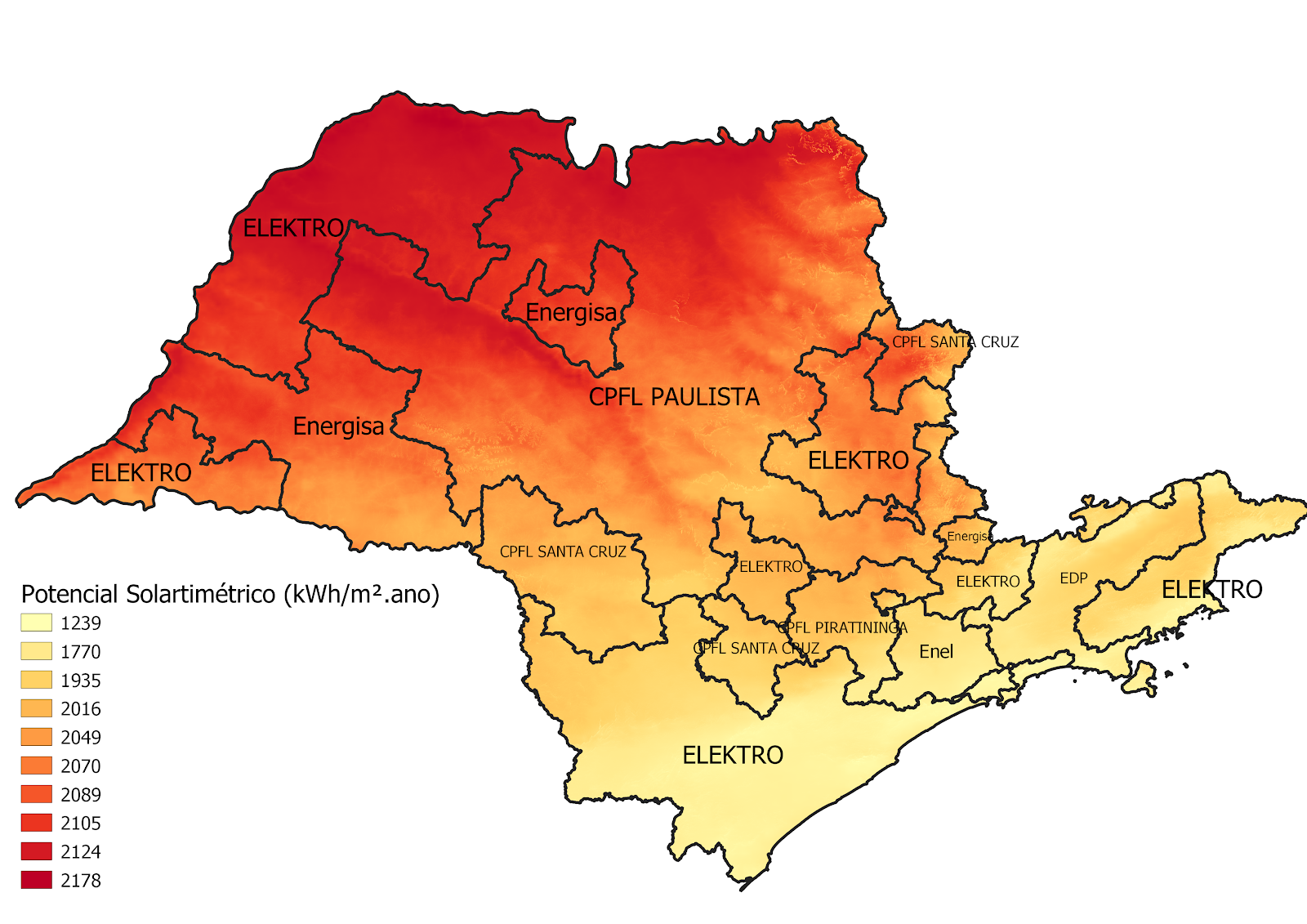

Mapa Solarimétrico & Concessionárias do Estado de SP Caso de Estudo Solar

Potencial (kWh/m².ano)

2178 - Muito Alto (Norte)

2105 - 2124

2049 - 2089

1935 - 2016

1770

1239 - Litoral / Sul

Camadas Sobrepostas:

• ELEKTRO: Norte/Oeste

• CPFL Paulista: Central

• Energisa: Centro-Oeste

• Enel: RMSP & Capital

• EDP: Vale do Paraíba

• CPFL Santa Cruz/Piratininga

Suporte a decisão energética.
